SIEMENS    上海庆惜自动化设备有限公司

上海庆惜自动化设备有限公司  本着“以人为本、科技先导、顾客满意、持续改进”的工作方针，致力于工业自动化控制领域的产品开发、工程配套和系统集成，拥有丰富的自动化产品的应用和实践经验以及雄厚的技术力量，尤其以 PLC复杂控制系统、传动技术应用、伺服控制系统、数控备品备件、人机界面及网络/软件应用为公司的技术特长，几年来，上海庆惜公司在与德国 SIEMENS公司自动化与驱动部门的长期紧密合作过程中，建立了良好的相互协作关系，在可编程控制器、交直流传动装置方面的业务逐年成倍增长，为广大用户提供了SIEMENS的技术及自动控制的解决方案，
 上海庆惜公司 在经营活动中精益求精，具备如下业务优势：
 SIEMENS 可编程控制器
　　1、 SIMATIC S7 系列PLC、S7200、s71200、S7300、S7400、ET200
　　2、 逻辑控制模块 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
　　3、 SITOP 系列直流电源 24V DC 1.3A、2.***、3A、***、10A、20A、40A
4、HMI  触摸屏TD200 TD400C TP177,MP277 MP377
  SIEMENS 交、直流传动装置
　　1、 交流变频器 MICROMASTER系列：MM、MM420、MM430、MM440、ECO
　　　　　　　　　MIDASTER系列：MDV
　　　　　　　　　6SE70系列（FC、VC、SC）
　　2、全数字直流调速装置 6RA23、6RA24、6RA28、6RA70 系列
SIEMENS 数控 伺服
1、840D、802S/C、802SL、828D 801D ：6FC5210,6FC6247,6FC5357,6FC5211,6FC5200,6FC5510,
2、伺服驱动 ：  6SN1123,6SN1145,6SN1146,6SN1118,6SN1110,6SN1124,6SN1125,6SN1128
着眼未来 致力于OEM用户的开发

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
上海庆惜自动化设备有限公司
联系人：方晔
手 机：18174312944
Q   Q：1140071855

应用

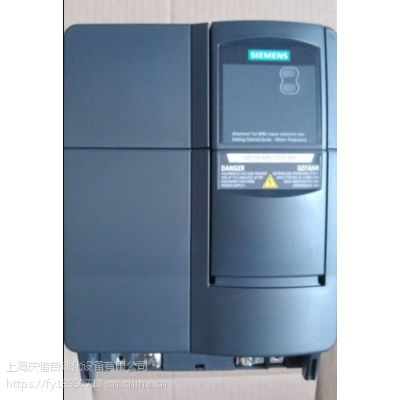

MICROMASTER 420 变频器适用于多种变速驱动应用。

尤其是泵、风机和输送带应用。

是成本优化的理想变频器解决方案。 此变频器具有以用户为导向的性能和易于使用的特性。 大范围的电源电压使其可以在世界各地使用。

设计

MICROMASTER 420 具有模块化设计。 操作员面板和通讯模块很容易更换，无需任何工具。

主要特性

• 引导调试简单

• 模块化结构允许组态的灵活性

• 三个全可编程绝缘数字量输入

• 可量测的模拟量输入(0 V 到 10 V， 0 mA 到 20 mA) 也可以被用作第 4 个数字量输入

• 一个可编程模拟量输出（0 mA 到 20 mA）

• 1 个可编程继电器输出
  30 V DC/5 A, 阻性负载
  250 V AC/2 A, 感性负载

• 因高脉冲频率而获得低噪音电机运转,可调节（如果必要，可降额运行）。

• 变频器和电机完全保护

选件（概述）

• EMC 滤波器，A/B 级

• LC 滤波器

• 线性换向扼流圈

• 输出扼流圈

• 密封盘

• 基本操作面板（BOP），用于变频器参数化

• 带多语言纯文本显示的 AOP ***操作员面板

• 带中英文纯文本显示的 AOP ***操作员面板

• 带西里尔字母、德语和英语纯文本显示的 AOP ***操作员面板

• 通讯模块

• PROFIBUS

• DeviceNet

• CANopen

• PC 连接套件

• 装配工具包，用于在控制柜门上安装操作员面板

• PC 启动程序可在 Microsoft Windows 95/98/NT/2000/XP Professional 系统中执行

• 通过 Drive ES 实现 TIA 集成

***

• MICROMASTER 420 变频器符合欧盟低压电器规范的要求。

• MICROMASTER 420 变频器具有 CE 标记。

• 符合 u_L 和 cu_L 认证

• c-tick

机械特点

• 模块化设计

• 工作温度： -10 °C 至 +50 °C

• 作为高功率密度结果的紧凑型护壳

• 简单的分离电缆连接，电源和电机连接，获取***电磁兼容性

• 可拆卸式操作面板

• 无螺丝控制端子

性能特点

• *** IGBT 技术

• 数字式微处理器控制

• 磁通电流控制(FCC)，用于提高动态响应以及优化电机控制

• 线性V/f 特性曲线

• 平方 V/f 特性曲线

• 多点特性曲线（可编程 V/f 特性曲线）

• 快速重启

• 滑动补偿

• 电源失灵或故障之后自动重启装置

• 内置 PI 控制器，用于简单过程控制

• 可编程加速/减速， 0 s 到 650 s

• 斜坡平滑

• 用于无脱扣操作的快速电流限制(FCL)

• 快速，可重复数字量输入响应时间

• 用一个较高的分辨率 10 位模拟量输入进行***调节

• 用于快速控制制动的复合制动器

• 四个跳越频率

• 用于 IT 系统的可移动式“Y” 电容器(带不接地电源，此“Y”电容器必须被拆掉，并且要安装一个输出电抗器)。

保护特征

• 对于周期时间为 60 s， 300 s 而言，过载电流 1.5 x 额定输出电流(即 150 % 的过载能力)。

• 过电压 / 欠电压保护

• 逆变器过热保护

• 采用 PTC，通过数字量输入实现电机保护（可能使用到辅助回路）

• 接地故障保护

• 短路保护

• I ² t 电机热保护

• 锁定电机保护

• 停止防护

• 参数互锁

•


•


• 主要特征

• 200V-240V ±10%，单相/三相，交流，0.12kW-5.5kW；
  380V-480V±10%，三相，交流，0.37kW-11kW；
  模块化结构设计，具有最多的灵活性；

• 标准参数访问结构，操作方便。

•
  控制功能

• 线性v/f控制，平方v/f控制，可编程多点设定v/f控制；
  磁通电流控制（FCC），可以改善动态响应特性；
  ***的IGBT技术，数字微处理器控制；
  数字量输入3个，模拟量输入1个，模拟量输出1个，继电器输出1个；

• 集成RS485通讯接口，可选PROFIBUS-DP通讯模块/Device-Net模板；
  具有7个固定频率，4个跳转频率，可编程；
  "捕捉再起动"功能；
  在电源消失或故障时具有"自动再起动"功能；
  灵活的斜坡函数发生器，带有起始段和结束段的平滑特性；
  快速电流限制（FCL），防止运行中不应有的跳闸；
  有直流制动和复合制动方式提高制动性能；
  采用BiCo技术，实现I/O端口自由连接。

•
  保护功能

• 过载能力为150％额定负载电流，持续时间60秒；
  过电压、欠电压保护；
  变频器过温保护；
  接地故障保护，短路保护；
  I2t电动机过热保护；
  采用PTC通过数字端接入的电机过热保护；
  采用PIN编号实现参数连锁；
  闭锁电机保护，防止失速保护。
